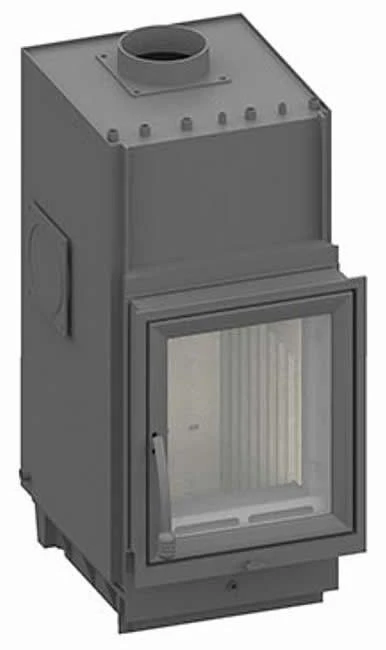

Schmid Olsberg Heizeinsatz Profi W7 – Front Profi Plus

Der Heizeinsatz Kachelofeneinsatz Olsberg Heizeinsatz Profi W 7 – Front Profi Plus mit großer Sichtscheibe

Ausstattung:

• Kesselgerät, komplett wasserumspült
• inkl. Thermischer Ablaufsicherung (TAS) mit 4 m Kapillarrohr und Tauchhülse (L = 148 mm)
• Für Mehrfachbelegung am Schornstein geeignet
• Mit oberem, schadstoffarmen Abbrand
• Mit drei Abgas-Anschlussmöglichkeiten

Zubehör für die externe Verbrennungsluftzufuhr erhältlich.

Maße in mm (B x H x T):

• Front: 480 x 580
• Korpus: 450 x 1025 x 545

Technische Daten zum Schmid  Olsberg Heizeinsatz Profi W7 – Front Profi Plus:

• Nennwärmeleistung ohne NHK 7,9 kW
• Wärmeleistungsbereich 3,5-12,3 kW
• Wasserwärmeleistung 9 kW
• Wirkungsgrad > 80%
• Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA® 250KM) 60 mm
• Verbrennungsluftstutzen Ø 125 mm
• max. Scheitholzlänge 33 cm
• Gewicht inkl. Schamotte 320
• Wärmeabgabe: über die Sichtscheibe 15%
• Wärmeabgabe: konvektive Leistung 15%
• Wärmeabgabe: wasserseitige Leistung 70%
• Wasserinhalt Max. 50 ltr.
• Betriebsdruck 3,0 bar

Daten für Schornsteinfeger
nach DIN EN 13384 (Betrieb geschlossen)

Wertetripel         bei NWL		Abgasmassenstrom		12,9 g/s
		Abgastemperatur am Stutzen		250 °C
		erf. Förderdruck am Stutzen		12 Pa



Wertetripel zur Berechnung der keramischen Züge		Holzauflagemenge
		*Feuerungsleistung		15,1 kW
		* Abgasmassenstrom		19,2 g/s
		* Abgastemperatur vor der Nachschaltfläche		373 °C
		* Erforderlicher Förderdruck am Abgasstutzen		15 Pa
		* Verbrennungsluftbedarf		45,2 m³/h



Der  Schmid  Olsberg Heizeinsatz Profi W7 – Front Profi Plus wird Inklusive Schamotte-Satz geliefert.

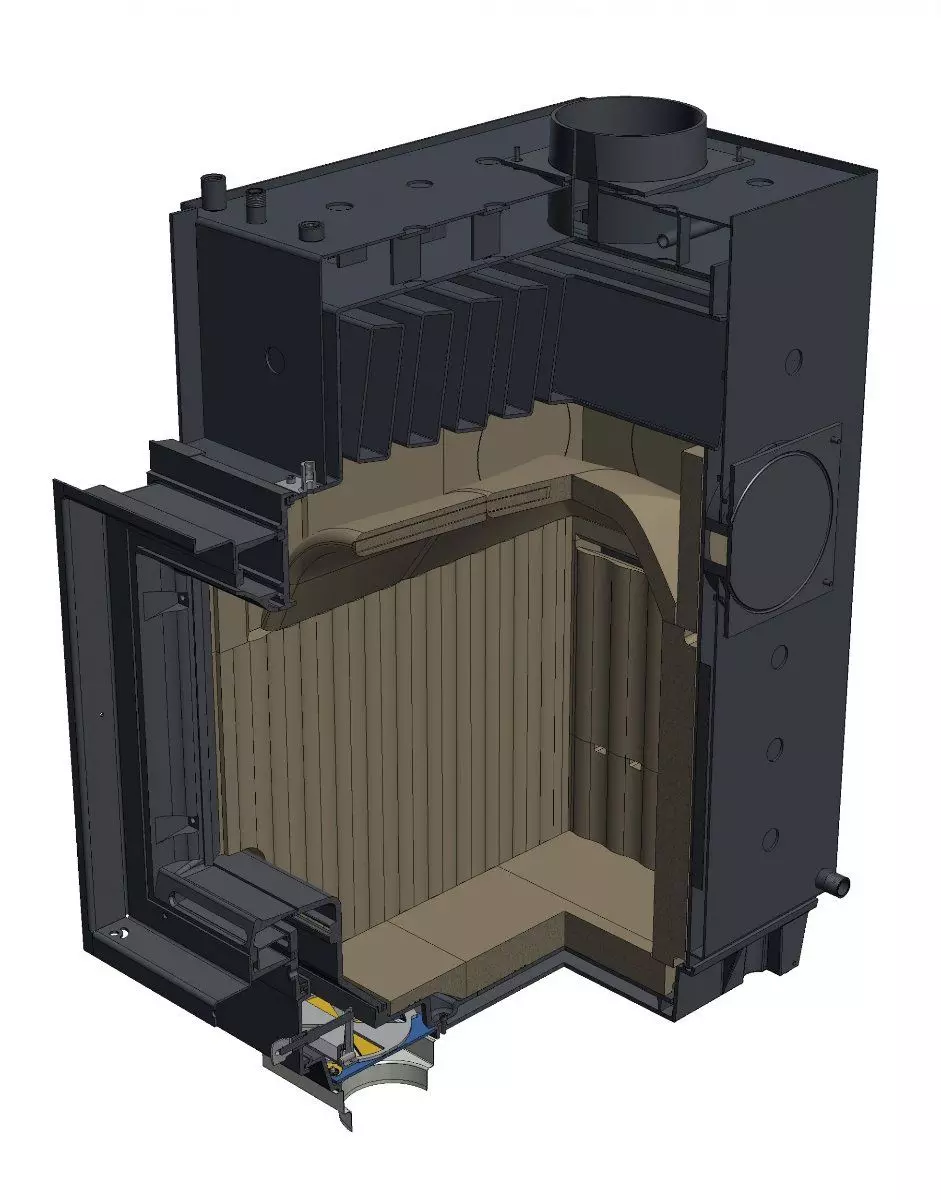

Ofenkorpus

Der Ofenkorpus besteht aus beständigem Ofenguss. Über Jahrzente hat sich dieses Material bewährt. „Das Muss an Guss“ für jeden Heizeinsatz.

Innenauskleidung

Die Olsberg Heizeinsätze sind mit massiven Schamottesteinen ausgestattet. Diese werden trocken ins Gerät gestellt ohne Einmauerung.
