Spartherm Kamineinsatz Brennzelle Varia AS-2Lh

Spartherm Kamineinsatz Brennzelle Varia AS-2Lh

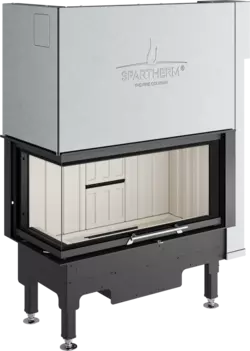

Die Spartherm Brennzelle Varia AS-2Lh, hochschiebbar, Türhöhe 370 mm ist ein hochmoderner Kamineinsatz mit hochschiebbarer und (zur Reinigung) auch einseitig klappbarer Tür, der durch seine raffinierte abgewinkelte Scheibe eine mehrfache Sicht auf das Flammenspiel ermöglicht.
Gals 2-teilig mit 4-seitigem Blendrahmen, Seitenscheibe bei Reinigung feststehend; NW-Leistung 7,0 kW, Abgaskuppel DU 200 mm. Brennraumauskleidung: Schamotte, integrierte Scheibenspülung. Eine ausführliche Bedienungs-und Aufbauanleitung liegen dem Spartherm Brennzelle Varia AS-2Lh-4S bei.

Spartherm Kamineinsatz L-Scheibenform, Türrahmenbreite 730 x 358 mm, Türrahmenhöhe 370 mm, Nennwärmeleistung 7,0 kW. Möglichkeit separate Verbrennungsluft anzuschließen, erfüllt die 2. Stufe der 1. BImSchV, sowie Artikel 15a B-VG 2015. Korpus aus 3,0 mm Spezialstahl.

Maße des Spartherm Kamineinsatz Brennzelle Varia AS-2Lh

• Gesamtbreite in mm: 882
• Gesamthöhe in mm: 1188
• Gesamttiefe in mm: 422

Allgemeine Daten

• Wärmeleistungsbereich kW: 4,9-9,1
• Wirkungsgrad %: 80
• Empf. Schornsteindurchmesser in mm: 200
• Abgaskuppeldurchmesser in mm: 200
• Gewicht (ca.) kg: 199,5
• Mindestquerschnitt für Um-/u.Zuluft (mit WLM) in cm²: 700
• Mindestquerschnitt für Um-/u.Zuluft (ohne WLM) in cm²: 1200/1400



Technische Änderungen sowie Irrtümer vorbehalten!

Brennraum-Ausführung hell oder dunkel erhältlich

Eboris 1300 Elfenbein (Standard im Lieferumfang)

Eboris 1300 Schwarz (gegen Aufpreis erhältlich)

Spartherm Blenden

Blende Massiv:

• t=6 mm
• Belastbarkeit: max. 200 kg

Blende abgekanntet:

• t=3 mm
• Belastbarkeit: max. 75 kg

Die Blenden können nicht mit Montagerahmen kombiniert werden!

BlendenLast-Rahmen BLR

Am Kamineinsatz vormontierte und thermisch entkoppelte Sichtblende zum Lastabfang der Heizkammer oberhalb der Sichtscheibe. Das System vereint die Vorteile der massiven und abgekanteten Blende (einfacher und sauberer Abschluss der Verkleidung zum Kamineinsatz) mit dem Vorteil der thermischen Entkopplung des Montagelastrahmens. Sämtliche Zugstangenb zur Ausrichtung sind im Lieferumfang enthalten.

Der Spartherm Kamineinsatz Brennzelle Linear Varia AS-2Lh-4S ist auch lieferbar als Kaminbausatz SIM AS-2Lh-4S:
